疊螺機有哪些結構組成，有什么選型方法？

作者：祁立環保發布日期： 2021-12-31 09:33:29

信息摘要：

?疊螺機的結構主要有疊螺體、螺旋軸、驅動裝置、濾液槽、混合系統等，在選型方面要注意濾帶、輥壓筒的調偏系統軟件、帶速操縱等方面的問題，下面具體介紹一下“疊螺機的結構組成及選型方法”。

疊螺機的結構主要有疊螺體、螺旋軸、驅動裝置、濾液槽、混合系統等，在選型方面要注意濾帶、輥壓筒的調偏系統軟件、帶速操縱等方面的問題，下面具體介紹一下“疊螺機的結構組成及選型方法”。

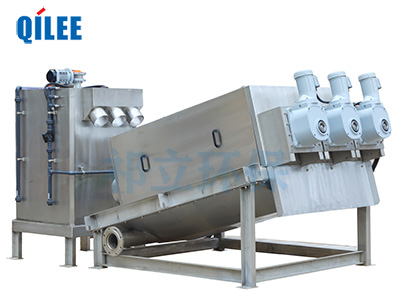

一、疊螺機的結構組成

1、疊螺體

疊螺體由固定環、游動環、螺旋軸、螺桿，墊片和若干連接板等組成，固定環通過六根螺桿將其連接在一起，在固定環之間裝有墊片和游動環，固定環和游動環均由耐磨的材料制作而成，使得整機的壽命較長，螺旋軸穿在固定環和游動環中間，并且游動環空套于螺旋軸上。

2、螺旋軸

螺旋軸由軸和螺旋葉片組成，軸又由軸和空心軸焊接而成。組焊是，首先將軸和空心軸進行焊接，焊后進行粗車，以保證兩端軸的同軸度，然后將螺旋葉片與軸采用滿焊方式進行焊接。

3、驅動裝置

驅動裝置為設備的動力源，驅動裝置的性能將直接影響整機的性能，為此，我司選用性能優越的電機，電機防護等級為IP54,絕緣等級為F級。電機符合IEC標準，電源為380VAC/3PH/50Hz.

4、濾液槽

濾液槽由板件焊接而成，是用來收集疊螺主體壓濾下來的濾液，濾液槽四周通過螺釘與架體進行聯接，并且在濾液槽的側面設有法蘭，以便與外部設備進行聯接。

5、混合系統

混合系統主要用于將污泥與藥劑進行充分混合，以形成礬花進行入到疊螺主體進行壓榨脫水。

二、疊螺機選型的方法

1、濾帶。規定疊螺機具備較高的抗壓強度、耐坎坷、耐腐蝕、耐溫度轉變等特性，另外還應考慮到淤泥的實際特性，挑選適合的手工編織紋路，使濾帶具備優良的透汽率能比對淤泥顆粒物的阻攔特性。

2、輥壓筒的調偏系統軟件。一般設備根據氣動式設備進行。

3、濾帶的漲緊系統軟件。一般設備也由氣動系統來操縱。濾帶支撐力一般操縱在0.3-0.7MPa，常見數值0.5MPa。

4、帶速操縱。不一樣特性的淤泥對帶速的規定不盡相同，即對一切一種特定的淤泥都存有一個的帶速操縱范疇，在該范圍之內，脫干系統軟件即能特定的解決工作能力，又能獲得品質高的泥餅。

以上是“疊螺機的結構組成及選型方法”的介紹，有問題請隨時聯系我們。
